Schwarzes Stahlgehäuse für HiFiBerry AMP2 und Pi 4B

In diesem Beitrag zeigen wir euch, wie das schwarze Metallgehäuse von HiFiBerry zusammengebaut werden kann.

Lieferumfang

  • Gehäuse für Raspberry Pi 4B und HiFiBerry AMP2
  • 4 lange Senkkopfschrauben für den optionalen Lüfter
  • 4 kurze Senkkopfschrauben
  • 4 kurze Rundkopfschrauben
  • 4 Abstandshalter
  • 4 Muttern

Wird zusätzlich benötigt:

Schritt 1

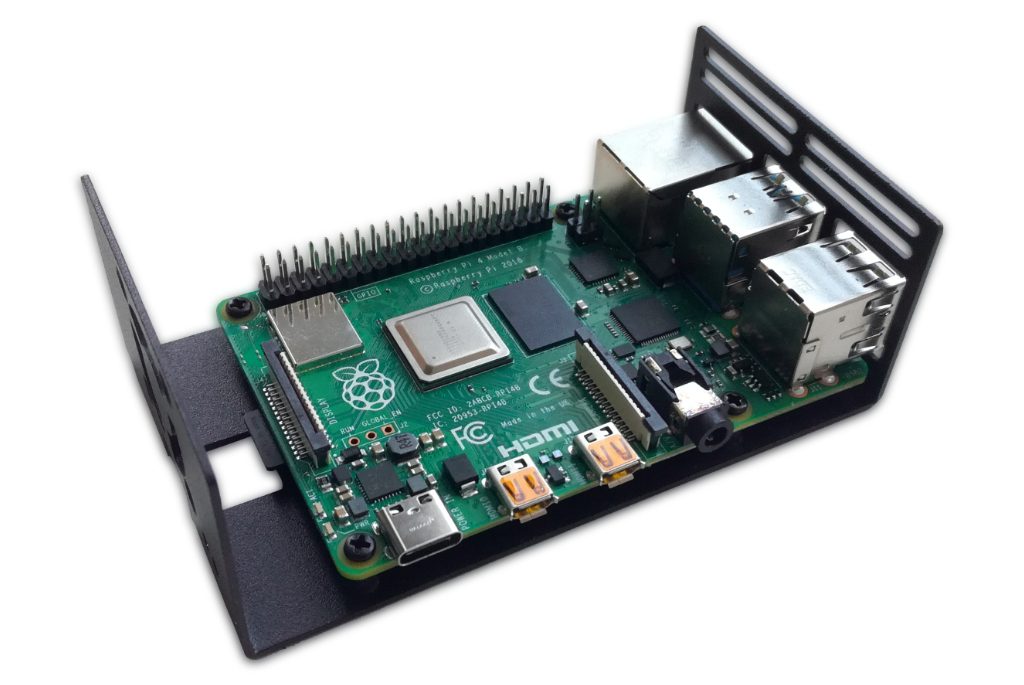

Zu Beginn wird der Raspberry Pi in die Bodenplatte eingesetzt. Erkennbar ist die Bodenplatte an den Aussparungen für die USB-Anschlüsse und den LAN-Anschluss. Zum Festschrauben am Gehäuse werden die vier kurzen Rundkopfschrauben benötigt.

Schritt 2

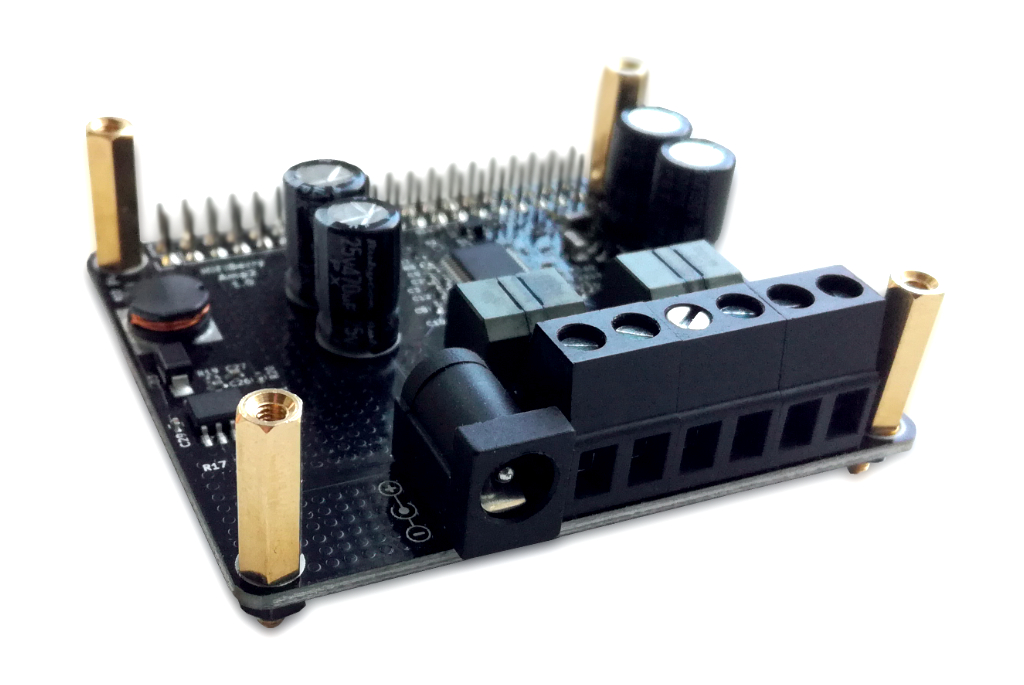

Bringt jetzt die Abstandhalter, wie im Bild zu sehen, am HiFiBerry AMP2 an. Nutzt die vier Muttern als Konter.

Schritt 3

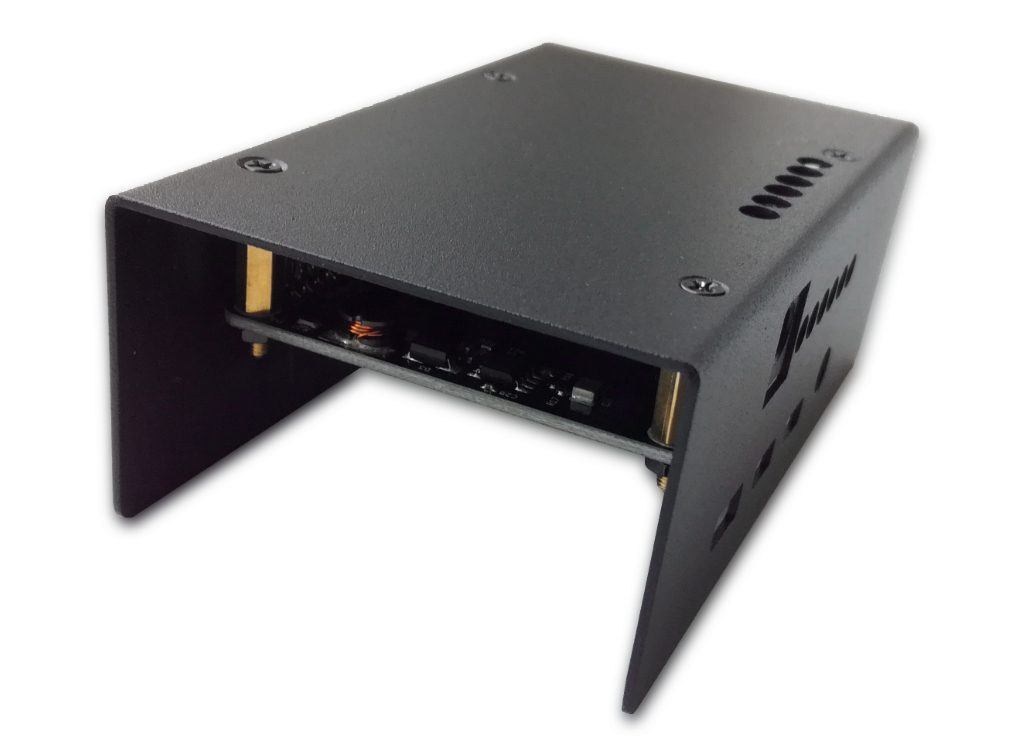

Nun wird die Soundkarte in die Deckplatte so eingesetzt, dass die Tonausgänge in die dafür vorgesehenen Aussparungen passen. Dreht nun die kurzen Senkkopfschrauben von oben in die Abstandshalter, welche an der Soundkarte befestigt sind.

Dann könnt ihr die beiden Gehäuseteile zusammengesteckt werden. Vorsichtig bei den GPIO-Pins des Raspberry Pi! Sie müssen genau in den dafür vorgesehen GPIO-Steckplatz der Soundkarte passen. Übt keinen zu großen Druck aus, versucht beide Gehäuseteile mittig zusammenzuführen und achtet insbesondere auf den 3.5mm Klinkenanschluss des Pi.

Wenn alles passt, sollten die Anschlüsse des Pi in den Aussparungen des Gehäuses einrasten.

Schritt 4

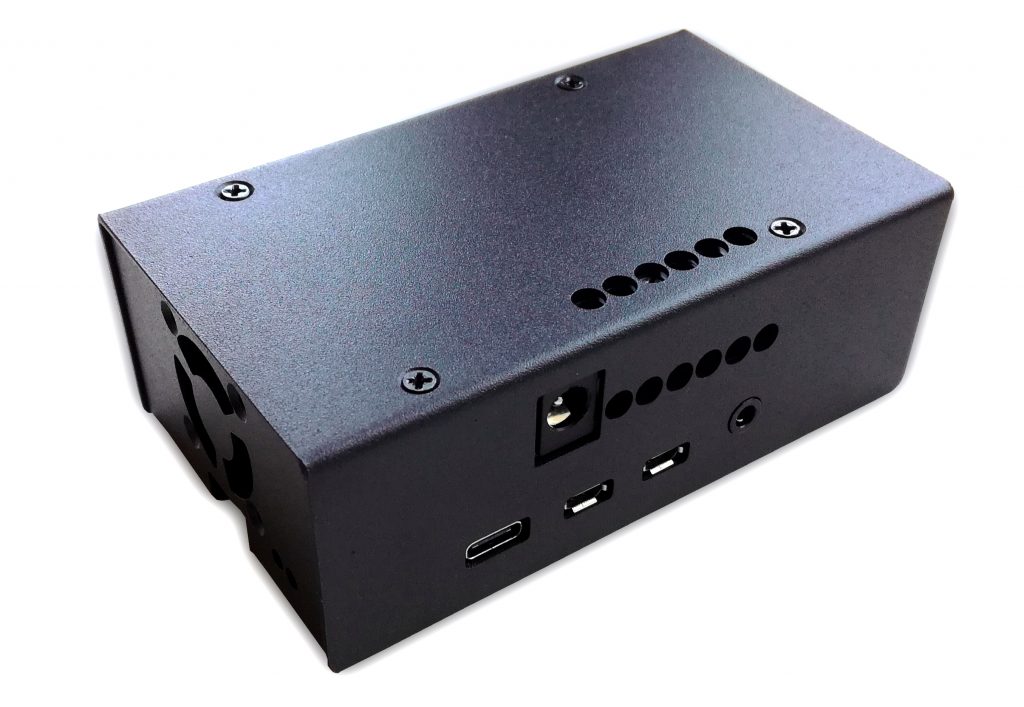

So sieht das Gehäuse aus, wenn es zusammengebaut ist. Dieses Gehäuse zeichnet sich vor allem durch das robuste Material aus.
